CobraNet(TM) Audionetzwerk-Prozessor

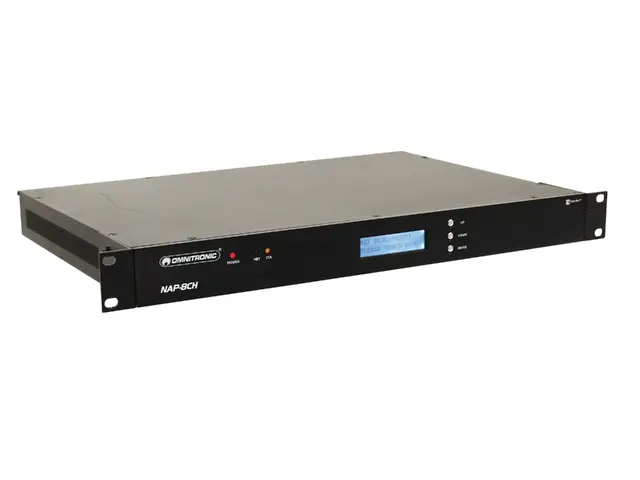

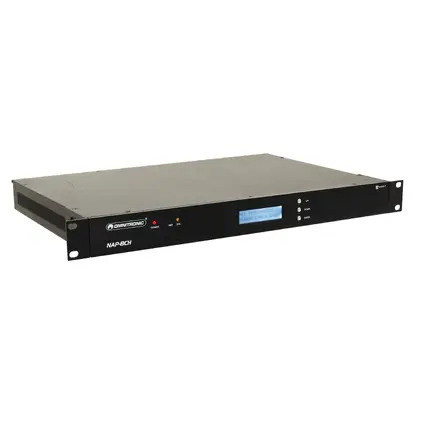

OMNITRONIC NAP-8CH Audio-Prozessor

OMNITRONIC

CobraNet(TM) Audionetzwerk-Prozessor

OMNITRONIC NAP-8CH Audio-Prozessor

CobraNet(TM) Audionetzwerk-Technologie

CobraNet(TM) wurde von Peak Audio entwickelt und beruht auf dem "Ethernet"-Industriestandard. Basierend auf dem Ethernet-MAC-Protokoll ist es möglich, einen isochronen, das heißt zeitlich unkritischen Datenverkehr mit einer Bandbreite von 100 Mbit/s zu erzielen.

CobraNet(TM) ist ein System, das den Transport von isochronen Datenströmen, so wie sie Audio- und Videoanwendungen fordern, über 10 und 100 MBit Ethernet Datennetze erlaubt, wobei einer Erweiterung auf z. B. 1 GBit jederzeit möglich ist. Es kann zusätzlich und problemlos asynchrone Steuerdaten transportieren, ohne dabei eine Konflikt mit den isochronen Daten hervorzurufen.

So können bis zu 64 Audiokanäle (20 Bit/48 kHz) über ein CAT-5 Kabel übertragen werden. CobraNet(TM) unterstützt derzeit eine Samplingfrequenz von 48 kHz bei einer Bitrate von 16, 20 oder 24 Bit. Ein entsprechend konfiguriertes Netzwerk verwaltet somit bis zu 3000 Audiokanäle. Bei CAT-5 Kabeln sollte eine Kabellänge von 100 m nicht überschritten werden.

Da CobraNet(TM) aus handelsüblichen Ethernet-Komponenten besteht, sind ausgereifte und günstige Produkte im IT- Fachhandel verfügbar.

CobraNet(TM) Geräte können parallel mit anderen Netzwerkgeräten wie PCs oder Druckern betrieben werden, es wird jedoch dringend empfohlen, für die Audiodaten ein eigenständiges Netzwerk aufzubauen.
Features

CobraNet(TM) Audionetzwerk-Prozessor

  • Prozessor für 8 Audiokanäle des CobraNet(TM) Signals
  • Unabhängige MCU Ansteuerung für Betrieb ohne PC
  • CobraNet(TM) und Ethernet Anschlussbuchse
  • Übertragung von bis zu 64 Audiokanälen (20 Bit/48 kHz) über ein CAT-5 Kabel
  • 48 kHz Samplingfrequenz bei einer Auflösung von 20 Bit
  • Maximale Kabellänge 100 m (CAT-5 Kabel)
  • Der DSP wird über eine einfache grafische Software-Oberfläche angesteuert
  • Incl. Konfigurationssoftware mit folgenden Funktionen:
  • Regelbarer Eingangspegel
  • Delays (Verzögerungen): 5 ms, 10 ms, 20 ms, 50 ms, 100 ms
  • Router: 4 x 4, 8 x 8, 16 x 16 (Anzahl Eingänge x Anzahl Ausgänge)
  • Mixer: 4 x 1, 4 x 2, 4 x 4, 8 x 1, 8 x 2, 8 x 4, 8 x 8
  • Dynamikeffekte: Leveler, Kompresessor, Limiter, Noise Gate, Expander und Clipper
  • Signalgeneratoren: Sinus, Weißes Rauschen
  • Equalizer: Parametrisch und Grafisch
  • Filter: Hochpass, Tiefpass, Shelving Hochpass, Shelving Tiefpass
  • Frequenzweichen: 2-Wege, 3-Wege und 4-Wege
  • Pegelanzeigen: 1, 2, 4, 8 Kanäle
  • Incl. Montagewinkeln für Rackeinbau (1 HE)
Technische Daten
Stromversorgung:100-240 V AC, 50/60 Hz
Gesamtanschlusswert:30,00 W
Maße:Breite: 43 cm
Tiefe: 29,8 cm
Höhe: 4,45 cm
Gewicht:4,50 kg
DSP-Leistung:200 MIPS, 40 Bit Floating-Point
2 Netzwerk RJ-45 Anschluss:gemäß IEEE 802.3 Standard
1 RS-232 Anschluss:Typ D (9 Pins)
Netzwerk-Eingangskanäle:8
Netzwerk-Ausgangskanäle:8
Analoge Audioeingänge:-
Analoge Audioausgänge:-
Abtastfrequenz:48 kHz
Quantisierungsauflösung:20 Bit
Frequenzbereich:20-20000 Hz, ±0,2 dB
Klirrfaktor:0,005 % (+4 dBu)
Dynamikbereich:103 dBA
Maximaler Ausgangspegel:+21 dBu (sym.)
Ausgangsimpedanz:100 Ohm
Maße (B x T x H):430 x 45 x 298 mm
Rackeinbau mit 1 HE mit Montagewinkel
Verpackungseinheiten
VPEEANGewichtAbmessung
140263972807466,10 kg53cm x 43cm x 17cm
Support
Ersatzteile
Keine Ersatzteile vorhanden.
