Professionelles 5+1-Kanal Mischpult

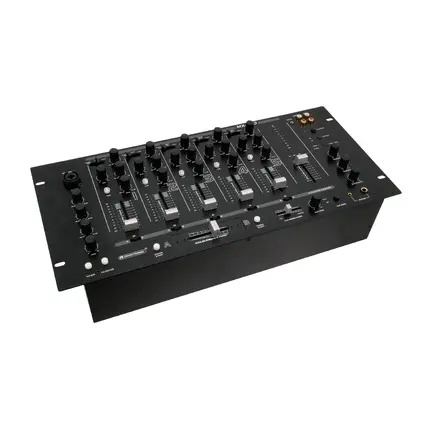

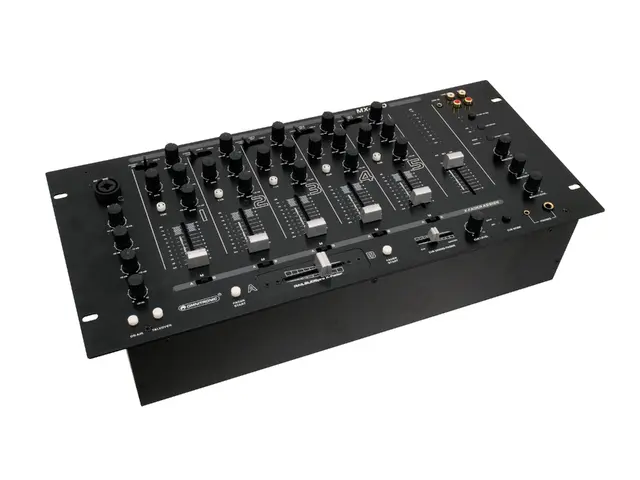

OMNITRONIC MX-540B Multichannel-Mixer

OMNITRONIC

Professionelles 5+1-Kanal Mischpult

OMNITRONIC MX-540B Multichannel-Mixer

Art. Nr. 10006761

Features
  • Qualitativ und klanglich hochwertiges Diskothekenmischpult mit 3 Masterkanälen
  • 5 Kanäle mit Gainregler, 3-Band Equalizer, Cue-Taste, leichtgängigen, langlebigen Fadern und 10-stelliger LED-Pegelanzeige
  • 1 DJ-Mikrofonkanal mit 3-Band Equalizer, Lautstärkeregler, On-Air- und Talkover-Schalter
  • Farbig beleuchtete Drehregler und Gummitasten
  • Vorhören (Cue) aller Eingangskanäle und der Mastersumme über regelbaren Kopfhörerausgang, mit Cue-Mix/Split-Funktion
  • Austauschbarer Crossfader zum Überblenden zwischen den Eingangskanälen mit Zuordnungsschaltern und Faderstart-Funktion
  • 3 separat regelbare Masterkanäle mit Mono/Stereo-Umschaltung
  • Masterkanal 1 mit Fader und 10-stelliger Stereo-LED-Pegelanzeige, umschaltbar auf Masterkanal 2
  • Separat regelbarer Monitor-Ausgang (DJ-Booth)
  • 2 masterunabhänginge Record-Ausgänge, mit An-/Ausschalter für DJ-Mikrofonsignale
  • Eingänge: 12 x Line (Stereo-Cinch), zusätzlich 1 x Line auf der Frontplatte (Stereo-Cinch/3,5-mm-Klinke); 3 x Phono/Line (Stereo-Cinch), umschaltbar; 1 x DJ-Mikrofon (XLR/6,3-mm-Klinke); 3 x Mikrofon (6,3-mm-Klinke) und Kopfhörer (3,5-mm-/6,3-mm-Klinke)
  • Ausgänge: 2 x Master (Stereo-XLR, Stereo-Cinch), 1 x Master (Stereo-Cinch/6,3-mm-Stereo-Klinke, sym.), 1 x Booth (Stereo-Cinch), 2 x Record (Stereo-Cinch), Faderstart (3,5-mm-Klinke)
  • Spannungsversorgung über mitgeliefertes Netzteil
  • Erhältlich in Silber oder Schwarz
  • Rackeinbau, 5 HE
Technische Daten
Spannungsversorgung:230 V AC, 50 Hz,
über mitgeliefertes Netzteil
Eingänge:
DJ-Mikrofon (frontseitig):Kombination XLR/6,3-mm-Klinke (sym.)
DJ-Mikrofon (rückseitig):6,3-mm-Klinke (sym.)
MIC 1-3:6,3-mm-Klinke (sym.)
Mindesteingangsspannung:1 mV RMS
LINE 1-12 (rückseitig):Stereo-Cinch
LINE 10 (frontseitig): Stereo-Cinch/3,5-mm-Klinke
Mindesteingangsspannung:150 mV RMS
PHONO 1-3:Stereo-Cinch
Mindesteingangsspannung:3 mV RMS
Ausgänge:
MASTER 1,2:Stereo-XLR/Stereo-Cinch
Ausgangsspannung:0,75 V/1,5 V RMS (umschaltbar)
MASTER 3:Stereo-Cinch/6,3-mm-Stereo-Klinke
Ausgangsspannung:0,75 V RMS
BOOTH:Stereo-Cinch
Ausgangsspannung:0,75 V RMS
REC:Stereo-Cinch
Ausgangsspannung:0,75 V RMS
Kopfhörerausgang:3,5-mm-/6,3-mm-Klinke (min. 8 Ohm)
X-FADER START:2 x 3,5-mm-Klinkenbuchse
Klangregelung (DJ-Mikrofon):
1 x Höhen: -12 dB bis +12 dB/ 10 kHz, ±1 dB
1 x Mitten:-12 dB bis +12 dB/ 1 kHz, ±1 dB
1 x Bässe: -12 dB bis +12 dB/ 100 Hz, ±1 dB
Talkover-Absenkung: -15 dB
Klangregelung (Kanal 1-5):
5 x Höhen: -26 dB bis +12 dB/ 10 kHz, ±1 dB
5 x Mitten:-26 dB bis +12 dB/ 1 kHz, ±1 dB
5 x Bässe: -26 dB bis +12 dB/ 100 Hz, ±1 dB
Geräuschspannungsabstand:>75 dB
Verzerrung:0,03%
Maße (B x T x H):482 x 220 x 110 mm (19", 5 HE)
Gewicht:4 kg
Gesamtanschlusswert:30.00 Kundenhinweis W
Frequenzbereich:20 - 20000 Hz
Höhe:8,9 cm
Tiefe:22 cm
Breite:48,3 cm
Verpackungseinheiten
VPE EAN Gewicht Abmessung
1 4026397313017 6,10 kg 61cm x 27cm x 15cm
3 4026397313024 19,50 kg 62cm x 46,5cm x 29cm
Support
Ersatzteile
Die Ersatzteile werden geladen. Bitte warten...
Downloads
Bedienungsanleitung
Name Version Sprache
00041821.pdf 2.00 de/en
Katalogseiten
Name Version Sprache
00066999.pdf 21.00 de
00067758.pdf 21.00 en
Servicedokument
Name Version Sprache
Schaltplan00063713.pdf 1.00 en
Alle Bilder
Name Version Sprache
10006761.zip
