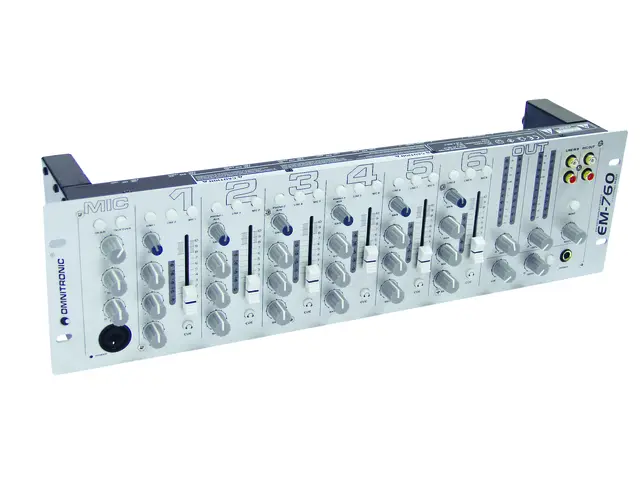

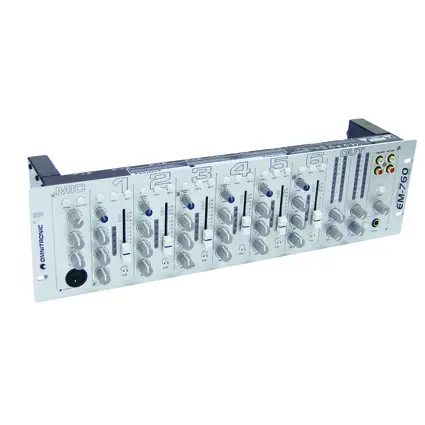

Multifunktionaler 6+1-Kanal-Installationsmixer
OMNITRONIC EM-760 Entertainment-Mixer

Multifunktionaler 6+1-Kanal-Installationsmixer

OMNITRONIC EM-760 Entertainment-Mixer

Der Artikel ist nicht mehr erhältlich.

Art. Nr. 10007125

Artikel drucken

Artikelanhänger

Hier finden Sie die Bedienungsanleitung sowie Downloads für
OMNITRONIC EM-760 Entertainment-Mixer

OMNITRONIC Entertainment Mixer Serie
Gerade der moderne Unterhaltungsbereich, insbesondere Hotels, Bars oder Themenparks, stellt sehr hohe Ansprüche an Qualität und Ausstattung der eingesetzten Audiogeräte. Die Mixer der OMNITRONIC EM-Serie sind speziell auf diesen Bereich zugeschnitten und bieten deshalb auf kleinstmöglichem Raum ein Höchstmaß an Flexibilität und Qualität.
Die EM-Familie bietet nicht nur eine kaum zu überbietende Anzahl von Anschlussmöglichkeiten, sondern zeichnet sich auch durch ihre Übersichtlichkeit und kinderleichte Bedienung aus.
Das spezielle Gehäusedesign und die bis ins kleinste Detail durchdachte Konstruktion sind weitere Gründe, die die EM-Serien Mixer zur ersten Wahl für Installateure machen.

Features

Multifunktionaler 6+1-Kanal-Installationsmixer

6 Eingangskanäle mit Vorverstärkungsregler (Gain), 3-facher Klangregelung und super leichtgängigem Kanalfader
1 separater Mikrofonkanal mit Lautstärkeregler, 2-facher Klangregelung und Talkover-Taste
Vorhören (CUE) der Stereo-Eingangskanäle über regelbaren Kopfhörerausgang
Farbig beleuchtete Drehregler und Gummitasten
2 regelbare Masterausgänge mit 10-stelliger Stereo-LED-Pegelanzeige
1 regelbarer Booth-Ausgang mit Mono/Stereo-Umschaltung
2 masterunabhängige Record-Ausgänge
Eingänge: 9 x Line (Stereo-Cinch), 3 x Line/Phono (Stereo-Cinch), umschaltbar; 6 x Mikrofon (6,3-mm-Klinke), 1 x Mikrofon (XLR/6,3-mm-Klinke) und Kopfhörer (6,3-mm-Klinke)
Ausgänge: 2 x Master (wahlweise 3-pol. XLR oder Stereo-Cinch), 1 x Booth (Stereo-Cinch) und 2 x Record (Stereo-Cinch)
Spannungsversorgung über mitgeliefertes Netzteil
Rackeinbau, 3 HE
Ideal für Gastronomie, Themenparks, Hotels, Bars und alle Anwendungen, bei denen Mikrofone mit Musikmaterial gemischt werden sollen (z. B. Karaoke)
(19") 48,3 cm Rackeinbau

Technische Daten

Gesamtanschlusswert:	35,00 W
Frequenzbereich:	20 - 20000 Hz
Gehäusebauform:	(19") 48,3 cm Rackeinbau
Maße:	Breite: 48,3 cm Tiefe: 13,2 cm Höhe: 8,9 cm
Gewicht:	4,80 kg
Spannungsversorgung:	230 V AC, 50 Hz,
	über mitgeliefertes Netzteil
Eingänge:
DJ-Mikrofon:	Kombination XLR/6,3-mm-Klinke (sym.)
Mikrofon 1-6:	6,3-mm-Klinke (sym.)
Mindesteingangsspannung:	1 mV RMS
Line 1-9, Aux 1-3:	Stereo-Cinch
Mindesteingangsspannung:	150 mV RMS
Phono 1-3:	Stereo-Cinch
Mindesteingangsspannung:	3 mV RMS
Ausgänge:
Master 1,2:	Stereo-Cinch, Stereo-XLR
Ausgangsspannung:	0,75 V/1,5 V RMS (umschaltbar)
Booth, Record:	Stereo-Cinch
Ausgangsspannung:	0,75 V RMS
Kopfhörerausgang:	6,3-mm-Stereo-Klinke (min. 8 Ohm)
Klangregelung (DJ-Mikrofon):
1 x Höhen:	-12 dB bis +12 dB/ 10 kHz
1 x Bässe:	-12 dB bis +12 dB/ 100 Hz
Klangregelung (Kanal 1-6):
6 x Höhen:	-12 dB bis +12 dB/ 10 kHz
6 x Mitten:	-12 dB bis +12 dB/ 1 kHz
6 x Bässe:	-12 dB bis +12 dB/ 100 Hz
Talkover-Absenkung:	-15 dB
Geräuschspannungsabstand:	>65 dB
Verzerrung:	0,03 %
Maße (B x T x H):	483 x 132 x 115 mm (19", 3 HE)

Verpackungseinheiten

VPE	EAN	Gewicht	Abmessung
1	4026397209457	5,85 kg	70cm x 14cm x 18cm
3	4026397209686	18,45 kg	72cm x 50,5cm x 18cm

Support

Ersatzteile

IC 4558D SMD

Poti B503 2x 50KOhm 6-Pin EM-760

Fader A503 50K x2 45mm EM-760

Weitere 4 Ersatzteile
